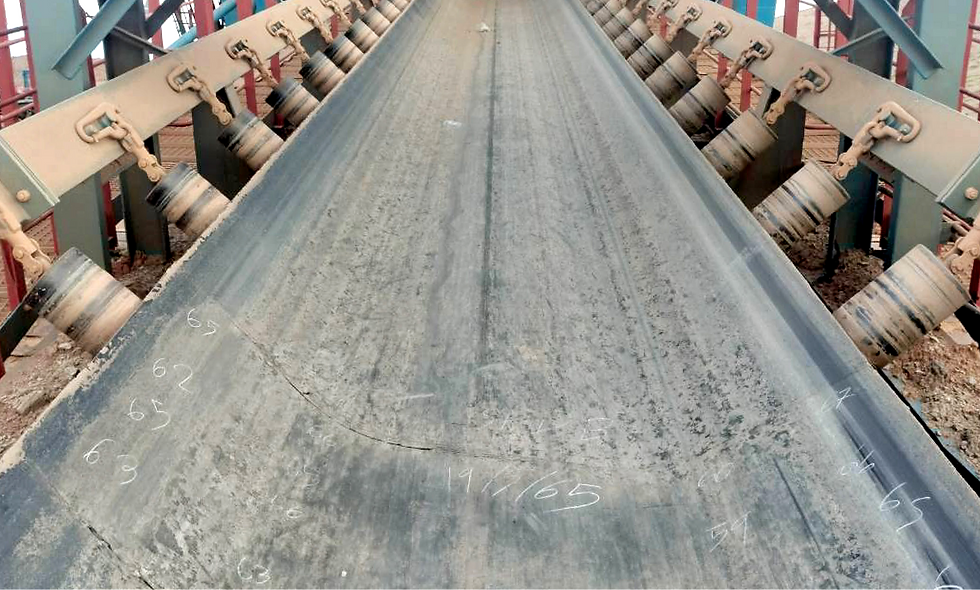

สายพานลำเลียงยางดำ

RUBBER CONVEYOR BELT

สายพาน ซอลลิดโวเวิน เหมาะสำหรับการใช้งานทุกประเภทที่ต้องการอายุการใช้งานยาวนาน และมีลักษณะเฉพาะที่ทนต่อสภาวะรุนแรง เช่น ในระบบที่มีระยะลำเลียงสั้นหรือความเร็วสูง มีหินก้อนใหญ่ มีความเสี่ยงต่อความเสียหายจากการกระแทก การฉีกขาดตามยาว หรือการสึกหรอของขอบ

ซอลลิดโวเวิน ยังใช้สำหรับระยะลำเลียงที่ยาว หรือเมื่อระบบลำเลียงอยู่บนทางลาดชัน ในสถานการณ์เหล่านี้ สายพานจะทำงานได้ดีกว่าสายพาน ชั้นผ้า EP หรือสายพานลวดสลิ่งทั่วไป เนื่องจากมีความทนทาน และทนต่อกัดกร่อนสูง ใช้พลังงานในการหมุนมอเตอร์น้อยกว่าทั่วไป

และสายพานสามารถใช้เป็นสายพานกระพ้อได้ เนื่องจากโครงสร้างมีความแข็งแรงในการยึดสกรูได้ดี

การเปรียบเทียบ ไส้กลางของสายพาน ต่ออันตรายจากการลำเลียง

     ความเสียหายต่างๆ ที่เกิดกับสายพานลำเลียง เช่น การกระแทกใส่ในแนวดิ่ง, การฉีกขาดตามยาว, ขอบเสียหาย, การซึมผ่านของน้ำ โดยมีลำดับความทนทานของไส้กลางของสายพานที่แนะนำ ตามความทนทานต่ำสุด ไปถึงทนทานมากสุด ดังนี้



Steel Cord -> EP / NN -> Straight warp aramid -> Straight warp -> Solid woven

การเปรียบเทียบ การยืดตัว ของไส้กลางที่แตกต่างกัน

     เปอร์เซ็นการยืดตัวของไส้กลางสายพานที่แนะนำ มีลำดับในการยืดตัวต่ำสุด ไปจนถึงการยืดตัวมากที่สุด ดังนี้

Steel Cord 0.2% -> Straight warp aramid 0.3% -> Solid woven 0.5% -> Straight warp 0.5% -> EP / NN 0.7%

โดยแต่ละเกรดแยกย่อยได้ ดังนี้

เกรด
เกรดย่อย
คำอธิบาย

ทนสึก

DIN-W, DIN-X, DIN-Y, DIN-Z

W - ทนต่อการสึกสูงเป็นพิเศษ

X - ทนต่อวัสดุที่มีขอบคม หรือเป็นก้อน

Y - ทนต่อการสึกสูง

Z - ทนต่อการสึก ใช้งานทั่วไป

ทนความร้อน

HR200, HR300, HR400

ทนความร้อนต่อเนื่อง 125°, 150°, 175° และความร้อนช่วงสั้นๆ 200°, 300°, 400° ตามลำดับ

กันไฟลาม

K

คุณสมบัติในการป้องกันการติดไฟ การลามไฟ ด้วยสารหน่วงไฟ

ทนน้ำมัน

MOR, OR

MOR - สำหรับวัสดุที่มีน้ำมันปานกลาง เช่น เมล็ดพืช ขยะ ขยะรีไซเคิล เยื่อไม้ ไม้สน เป็นต้น

OR - สำหรับวัสดุ เช่น ธัญพืช ขยะ เศษไม้ ปุ๋ยเคลือบน้ำมัน เคลือบถ่านหิน/โค้ก ฯลฯ

BW1200   EP200   4PLY   6+2   DIN X

สายพานลำเลียงยางดำ แบบชั้นผ้า EP

การสั่งซื้อสายพานลำเลียงยางดำ แบบชั้นผ้า EP สามารถระบุดังนี้

  1. หน้ากว้างของสายพานเป็นหน่วย มิลลิเมตร หรือ นิ้ว

  2. ค่าความแข็งแรงของสายพาน ( ค่าแรงดึงของชั้นผ้า EP )

  3. จำนวนชั้นผ้า EP ( สัมพันธ์กับงานที่ลำเลียง หนักหรือเบา และความโตของมูเล่ หรือ ลูกกลิ้งตัวขับ-ตัวตาม ฯลฯ )
  4. ความหนายางบน และยางล่าง

  5. เกรดยางของสายพาน สำหรับลักษณะการใช้งานลำเลียง

จำนวนชั้นผ้า
รายการ
หน่วย
เบอร์ผ้า EP

EP 120

EP 160

EP 200

EP 250

2

3

4

5

รองรับมูเล่ ขนาดเส้นผ่านศูนย์กลาง ขั้นต่ำ

มม.

250

300

350

400

ค่าแรงดึงผ้า EP

กก. ต่อ ซม. ( ความกว้าง )

240/2

320/2

400/2

500/2

ค่าการรับน้ำหนักวัสดุบนระบบลำเลียง

กก. ต่อ ซม. ( ความกว้าง )

24

32

40

50

รองรับมูเล่ ขนาดเส้นผ่านศูนย์กลาง ขั้นต่ำ

มม.

300

350

400

450

ค่าแรงดึงผ้า EP

กก. ต่อ ซม. ( ความกว้าง )

360/3

480/3

600/3

750/3

ค่าการรับน้ำหนักวัสดุบนระบบลำเลียง

กก. ต่อ ซม. ( ความกว้าง )

36

48

60

75

รองรับมูเล่ ขนาดเส้นผ่านศูนย์กลาง ขั้นต่ำ

มม.

450

500

550

600

ค่าแรงดึงผ้า EP

กก. ต่อ ซม. ( ความกว้าง )

480/4

640/4

800/4

1000/4

ค่าการรับน้ำหนักวัสดุบนระบบลำเลียง

กก. ต่อ ซม. ( ความกว้าง )

48

64

80

100

รองรับมูเล่ ขนาดเส้นผ่านศูนย์กลาง ขั้นต่ำ

มม.

500

600

650

700

ค่าแรงดึงผ้า EP

กก. ต่อ ซม. ( ความกว้าง )

600/5

800/5

1000/5

1250/5

ค่าการรับน้ำหนักวัสดุบนระบบลำเลียง

กก. ต่อ ซม. ( ความกว้าง )

60

80

100

125

BW1200   ST1000   8+6   DIN K

สายพานลำเลียงยางดำ แบบลวดสลิง

การสั่งซื้อสายพานลำเลียงยางดำ แบบลวดสลิง สามารถระบุดังนี้

  1. หน้ากว้างของสายพานเป็นหน่วย มิลลิเมตร หรือ นิ้ว

  2. ค่าความแข็งแรงของสายพาน ( ค่าแรงดึงของลวดสลิง )

  3. ความหนายางบน และยางล่าง

  4. เกรดยางของสายพาน สำหรับลักษณะการใช้งานลำเลียง

Belt class
ค่าแรงดึง ( N/mm )
ความโตลวดสลิง ( มม. )
ยางบน ( มม. )
ยางบน ( มม. )
ความโตมูเล่ ขั้นต่ำ ( มม. )

ST 630

630

3.0

5

5

500

ST 800

800

3.50

5

5

500

ST 1000

1,000

4.00

6

6

630

ST 1250

1,250

4.50

6

6

800

ST 1600

1,600

5.00

6

6

1,000

ST 2000

2,000

6.00

6

6

1,000

ST 2500

2,500

7.20

6

6

1,250

ST 3150

3,150

8.10

8

8

1,400

ST 3500

3,500

8.60

8

8

1,600

ST 4000

4,000

8.90

8

8

1,600

ST 4500

4,500

9.70

8

8

1,600

ST 5000

5,000

10.9

8

8

1,800

ST 5400

5,400

11.3

8

8

1,800
