HINGED BOLT

บานพับต่อสายพาน

Jacks hinged bolt fastener (compress).png

รายละเอียดสินค้า

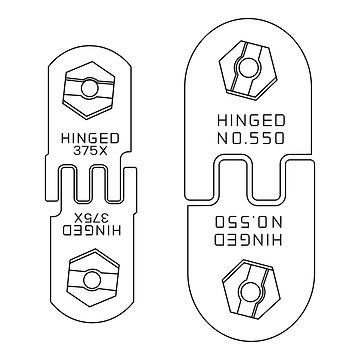

     บานพับต่อสายพาน JACKS Hinged Bolt Fastener ยี่ห้อ JACKS INDUSTRIES สำหรับ Pulley ที่มีขนาดเล็ก (เส้นผ่านศูนย์กลางหรือความโต รุ่น No. 375X ขั้นต่ำ 150 มม. และรุ่น No. 550 ขั้นต่ำ 225 มม.) แต่มีรอยต่อที่มีความแข็งแรงสูง สามารถเลือกใช้กับสายพาน ได้ตั้งแต่ความหนา 6 มม. ถึง 16 มม.

ข้อมูลทางเทคนิค

ความหนาของสายพาน

mm.

6 - 11

ประสิทธิภาพสูงสุดในการต่อบานพับสำหรับงานลำเลียง

PIW

kN/m

190

33

ความโตมูเล่ ขั้นต่ำ

mm.

150

สินค้าวัสดุเป็นเหล็ก

แนวทางการใช้งาน

     - สามารถลอกยางด้วย กบไสไม้ เพื่อลดความหนาสายพานได้ (โดยไม่ ทำลาย หรือถูกชั้นผ้า) เพื่อลดการสัมผัสกับใบปาดหรือมูเล่
     - ไม่จำเป็นต้องให้บานพับกว้างพอดีกับสายพาน เว้นระยะจากขอบ สายพานซ้าย-ขวา ประมาณ 1-2 นิ้ว
     - บานพับสามารถหัก โดยพับขึ้น-ลง เพื่อลดขนาดได้
     - กำหนดตำแหน่งรูสวมสกรู โดยใช้ตัวบานพับทำเครื่องหมายรู หรือ สเปรย์สีบนสายพานได้
     - ใช้ร่วมกับหัวเจาะ หัวขัน ของกิ๊บต่อสายพาน เบอร์ 190 ผ่านอแดปเตอร์ Quick Change Chuck เข้าบล็อกไฟฟ้า ขนาด 1/2 นิ้ว
     - ระยะที่เว้นจากขอบ ควรตัดสามเหลี่ยมของสายพานฝั่งลำเลียงตาม ทั้งซ้าย-ขวา

ลำดับการติดตั้ง

     1. กำหนดขนาดบานพับที่ใช้ โดยเว้นระยะจากขอบสายพาน ทั้ง 2 ฝั่ง (ซ้าย-ขวา) ประมาณ 1.5 - 2 นิ้ว

     2. เมื่อได้ขนาดบานพับ กรณียาวเกินไป สามารถหักโดยการพับ งอขึ้น-ลง และร้อยเหล็กตัว L หรือไกด์กับบานพับเข้าด้วยกัน

     3. กำหนดตำแหน่งเจาะรู โดยการขยับให้บานพับที่เว้นขอบแล้ว ให้อยู่กึ่งกลาง และปลายสายพาน เสมอกับขอบเหล็กบานพับ

     4. กดแนบบานพับเข้ากับสายพาน (ไม่จำเป็นต้องกดแน่น) ก่อนทำเครื่องหมาย หรือพ่นสีสเปรย์ในรูบานพับบนสายพาน
     5. อ้าบานพับเพื่อถอดออก และเจาะรูตามตำแหน่งบนสายพานด้วย หัวเจาะ สำหรับกิ๊บเบอร์ 190 หรือ เหล็กตอกรู (ตุดตู่เจาะรู)
     6. แนบท่อยางสีส้มกับปลายสายพาน ก่อนสวมบานพับ

     7. สวมบานพับให้ตรงกับรู และร้อยสกรู ใส่เข้าจากด้านล่างสายพาน และให้หัวสกรูเข้ารอยบาก
     8. ใส่น็อตตัวเมียขันให้สุดทุกตัวก่อน และขันย้ำจนยางบี้ ด้วยหัวขันกิ๊บต่อสายพาน เบอร์ 190 โดยลำดับ 3 ตัวแรกที่จะขันย้ำคือ น็อตตัวกึ่งกลาง ตามด้วยซ้ายสุด และตัวขวาสุด
     9. หลังจากที่ย้ำน็อตตัวเมียทุกตัวจนยางบี้แล้ว ตัดขาน็อตออก ด้วยใบตัด และหินเจียร

     10. เจียรลบคมขาน็อตที่ตัดแล้ว หรือทุบด้วยค้อน
     11. ถอดเหล็กตัว L หรือไกด์ โดยอีกฝั่งสวมพินตามเพื่อง่ายต่อการติดตั้ง

     12. ตัดปลายยางสีส้มทั้ง 2 ฝั่งซ้าย-ขวา ห่างจากบานพับออกมา ประมาณ 1 นิ้ว และตัดสายพานเป็นสามเหลี่ยม ฝั่งปลายสายพาน ที่มีทิศทางลำเลียงตามทั้งขอบซ้าย-ขวา
     13. กรณีที่พินบานพับยาวเกินไป ให้ตัดออก ความยาวที่ยื่นออกมา ประมาณ 1 นิ้ว

     14. ล็อคพินด้วยแหวนพับ ทั้ง 2 ฝั่ง และบีบแหวนให้พับแน่น เพื่อ กันพินดิ้นหลุดซ้าย-ขวา
